Il lago di Nemi e le sue rive
Indagini non invasive e prospettive di ricerca
Fantina Madricardo1, Antonio Petrizzo1, Christian Toson1, Giorgio Simone1, Fabrizio Ortolani2, Alessandro Bosman3, Daniela De Angelis4, Maddalena Bassani5
English abstract
Introduzione
Il Protocollo d’intesa firmato tra Direzione Regionale Musei Lazio – Museo delle Navi romane, Soprintendenza Archeologia, Belle Arti e Paesaggio per l’area metropolitana di Roma e per la provincia di Rieti, il Centro studi classicA dell’Università Iuav di Venezia, il Dipartimento di Architettura dell’Università Roma Tre, il CNR ISMAR di Venezia, e la Fondazione Museo Nazionale Scienza e Tecnologia ‘Leonardo da Vinci’ di Milano, ha portato alla nascita del Centro di Documentazione e Studi di Nemi e ha già prodotto diversi risultati significativi, tra i quali la ripresa delle indagini sul Lago di Nemi. Grazie a un finanziamento della Direzione Generale Musei, la Direzione Regionale Musei Lazio e il CNR hanno sottoscritto una convenzione attuativa che ha permesso di avviare nuove indagini non invasive sul lago, svolte nell’ottobre 2024. Alle attività hanno collaborato anche gli Istituti del CNR INM e IGAG.
Il Lago di Nemi è un lago di natura vulcanica che occupa un cratere nella caldera dei Colli Albani nell’Italia Centrale a circa 25 km a sud-est di Roma. Il livello idrometrico si trova oggi a un’altitudine di circa 320 m sul livello del mare, e il lago è circondato dalle scoscese scarpate del cratere coperte da vegetazione che hanno un’altezza media di circa 150 m a ovest e raggiungono un’altezza di circa 210 m sulla parte orientale dov’è ubicato l’abitato di Nemi. Il lago ha una generale forma ellittica con estensione di 1.8 km per circa 1.2 km. Tuttavia, nelle porzioni sommerse si riconoscono le morfologie di due strutture circolari coalescenti. Dal punto di vista idrogeologico si tratta di un bacino chiuso che riceve acque principalmente dalle acque meteoriche e dalle sorgenti sotterranee. Originariamente il lago aveva un emissario scavato artificialmente sulla sponda ovest realizzata in epoca antica, con parti che risalgono al 398-397 a.C. (Stella et al., 1978). L'emissario delle acque oggi si trova al di sopra del livello idrometrico del lago, sospendendo le funzionalità di drenaggio delle acque lacustri.
Il lago è stato studiato dal 1994 al 1996 nell’ambito del progetto europeo PALICLAS (Paleoenvironmental Analysis of Italian Crater Lake and Adriatic Sediments - Analisi paleoambientale dei sedimenti dei laghi craterici italiani e dell'Adriatico) per studio di proxy paleoclimatici e paleoambientali del Quaternario dell'Italia centrale, grazie all'analisi dei sedimenti dei laghi craterici e utilizzando metodi geochimici e biologici (Chondrogianni et al. 1996, Lowe et al. 1996, Ryves et al. 1996, Guilizzoni et al. 2002). I risultati del progetto hanno dato indicazioni sulle condizioni climatiche passate (stagionalità, temperatura, precipitazioni, vento, etc.) a scala annuale, decennale e secolare, consentendo di studiare i cambiamenti climatici del Quaternario nel Mediterraneo occidentale. In tempi più recenti, i laghi di Albano e Nemi sono stati oggetto di ulteriori indagini volte a caratterizzare l’attività vulcanica tardiva dei colli Albani (Anzidei et al. 2008, Anzidei et al. 2010, Baiocchi et al. 2006, Funiciello et al. 2010, Pierantonio et al. 2008, Riguzzi et al. 2008). Infine, un recente studio modellistico di suscettibilità indica le aree che potrebbero essere soggette a instabilità gravitativa dei versanti e mettere dunque a repentaglio il patrimonio culturale circostante il lago e il museo stesso (Lupiano et al. 2015).
Per quanto riguarda la mappatura morfologica dei laghi dei Colli Albani, i dati finora pubblicati si riferiscono all’integrazione di rilievi batimetrici e LiDAR condotti nel 2006 sul solo Lago di Albano. Attualmente sul Lago di Nemi risultano essere stati condotti solo rilievi side scan sonar e subbottom profiler, condotti nell’aprile del 2017 da parte dell’Arpa Calabria. Per questi ultimi, a oggi non vi sono dati pubblicati in merito all’esito dei rilievi.
Al fine di mappare per la prima volta i fondali del Lago di Nemi e caratterizzare in dettaglio le morfologie affioranti, sono stati condotti due rilievi geofisici ad alta risoluzione. Il primo dedicato alla batimetria ad altissima risoluzione per una ricostruzione tridimensionale dei lineamenti morfologici affioranti, il secondo in fase di completamento, per investigare le strutture presenti al di sotto del fondo lacustre, mediante una sorgente sismica monocanale. Entrambe le indagini sono state condotte con sistemi di posizionamento di altissima precisione e accuratezza, avvalendosi di strumentazioni geofisiche di ultimissima generazione.
Il primo rilievo è stato condotto utilizzando un sistema Multibeam echo sounder (MBES) EM2040P (400 kHz), un ecoscandaglio multifascio che emette onde acustiche che si propagano in acqua fino al fondale. Misurando i tempi di andata e ritorno dei segnali acustici, nota la velocità di propagazione del mezzo, è possibile ricavare le distanze e ricostruire la morfologia con una densità di punti (soundings) stimata a circa 50 pt/m2. A differenza degli ecoscandagli tradizionale i MBES consentono di ottenere una copertura totale dei fondali dai quali è possibile ricavare DEMs (Digital Elevation Model) con risoluzione centimetrica. Il MBES oltre a fornire dati batimetrici è in grado di registrare i dati d’ampiezza dei segnali, dai quali è possibile ricostruire una mappa delle riflettività (backscatter), dalla quale è possibile ricostruire la tessitura sedimentaria dei sedimenti affioranti, particolarmente utile ai fini della caratterizzazione morfo-acustica dei lineamenti sia antropici che naturali. Vista l’elevata variabilità del livello idrometrico del lago legata all’evapotraspirazione che ne causa l’abbassamento e all’apporto delle acque meteoriche che lo contrasta, e al fine di correggere le quote dei dati batimetrici raccolti, sul sito è stata installata una stazione mareografica per monitorare il livello idrometrico del lago durante le fasi dei rilievi. Le quote altimetriche sono state determinate mediante battute GNSS in modalità statica per inquadrare i rilievi nel sistema di riferimento e Datum nazionale.
Tutte le indagini geofisiche sono state condotte attraverso un sistema di posizionamento in modalità RTK (Real Time Kinematics), fornendo accuratezza centimetrica a tutti i dati geofisici raccolti. Le correzioni RTK sulle quattro costellazioni impiegate (GPS, Galileo, GLONASS e BeiDou) sono state fornite dalla stazione permanente APRR afferente alla rete CORS SmartNET, con distanza base-line stimata tra 10 e 12 km.
Il secondo rilievo, a oggi in via di realizzazione, verrà condotto per mezzo di un Sub-bottom profiler (SBP). Uno strumento che fornisce profili sismici monocanale del sottofondo lacustre. Il SBP emette onde acustiche a minore frequenza (10-100 kHz) e registra i segnali di ritorno nei primi strati di sedimento. Restituisce profili sismici a elevata risoluzione, fornendo informazioni sulla natura e strutture del sottofondo e la presenza di possibili lineamenti antropici o naturali sepolti.
Se le condizioni di visibilità lo consentiranno, verranno condotte ulteriori indagini con riprese video sui fondali, laddove i dati raccolti mostreranno target di potenziale interesse. Unitamente a questi potranno esse condotti alcuni voli LiDAR o fotogrammetrici per caratterizzare l’assetto morfologico in prossimità delle rive.
Una volta terminata l’elaborazione di tutti i dati, l’interpretazione delle morfo-strutture, consentirà la realizzazione di una mappa di tutti i lineamenti individuati superficiali o sepolti che possano essere localizzati nei primi metri di sedimento, sia naturali che antropici e potranno essere oggetto di investigazione mirata di tipo archeologico.
Rilievo morfobatimetrico mediante MBES

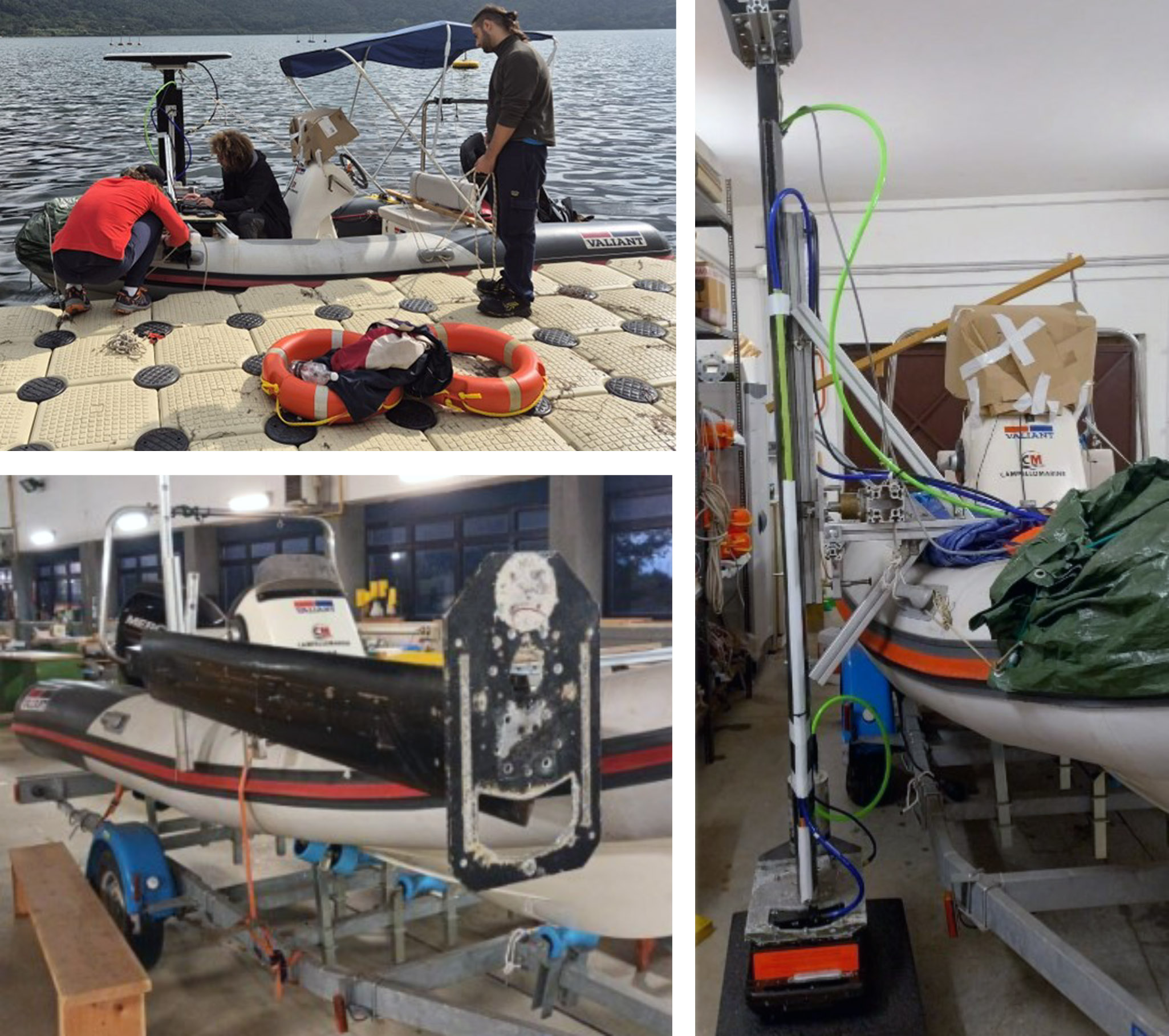

1 | Strumentazioni utilizzate e setup sull’imbarcazione con sistema MBES EM2040P e sistema inerziale e RTK.

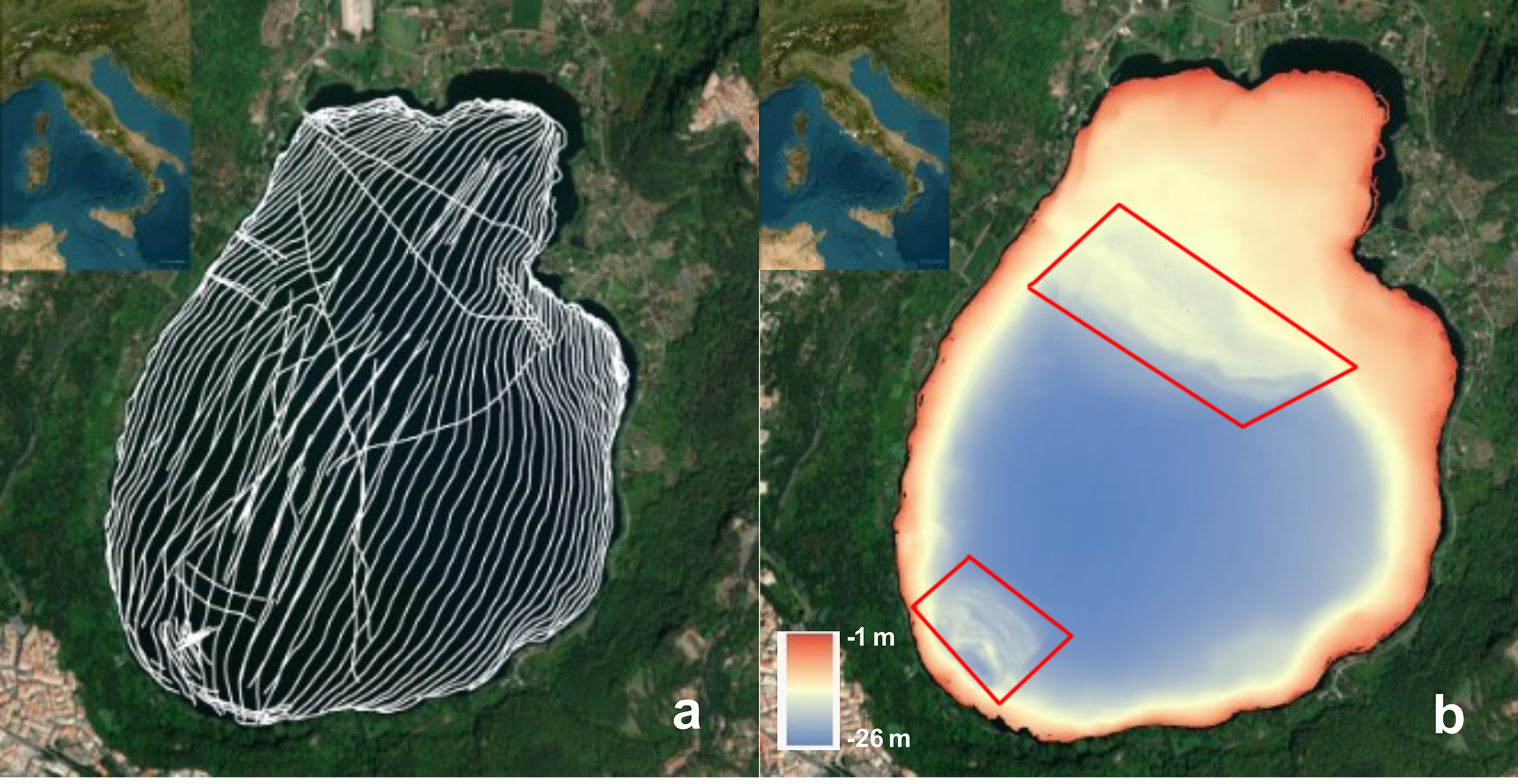

2 | a) Linee di navigazione e b) prima restituzione del dato batimetrico con indicazione preliminare dei principali depositi delle frane sommerse.

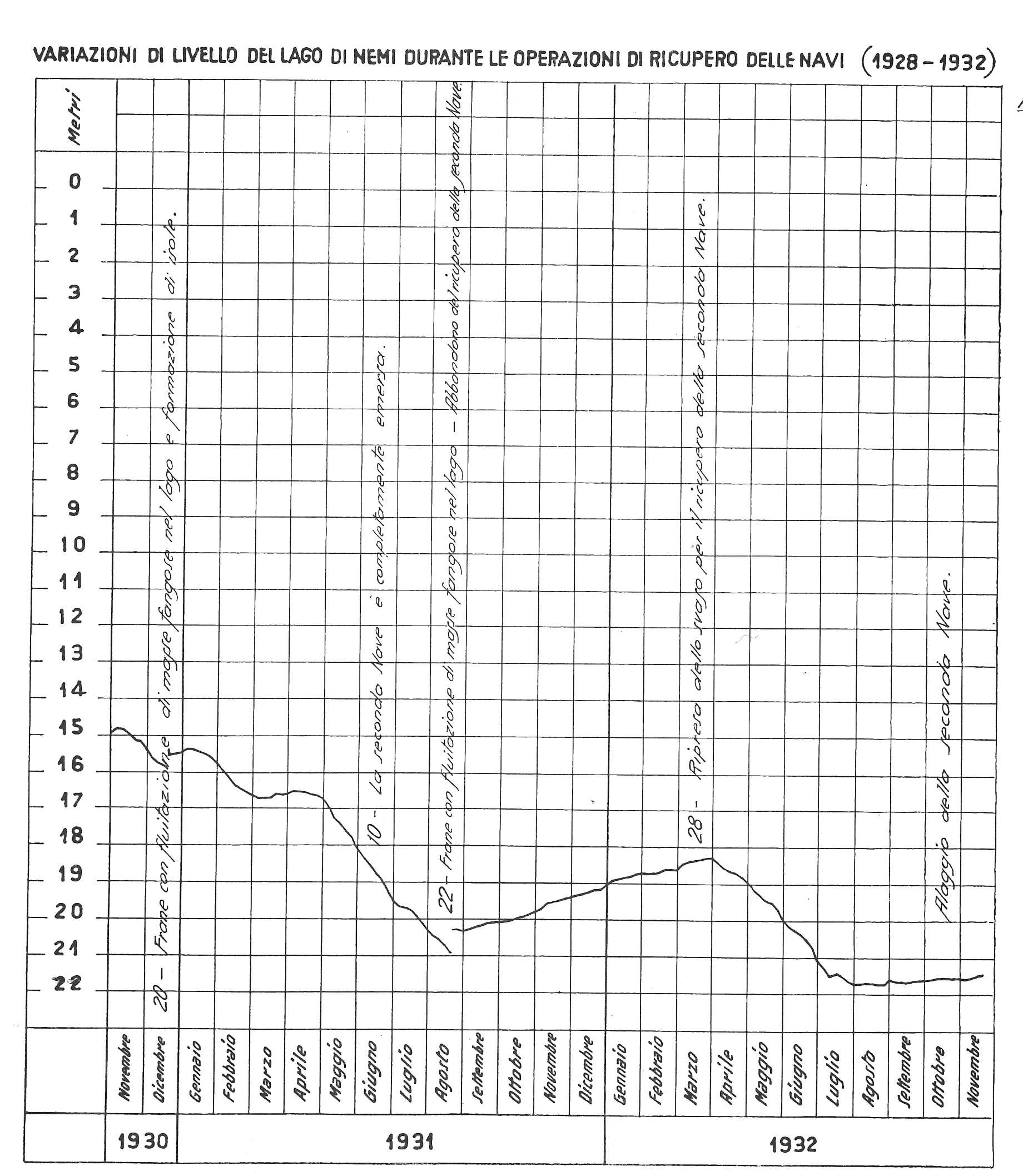

3 | Evoluzione del livello idrometrico del lago durante le fasi di drenaggio per il recupero delle navi, con indicazione dell’attivazione ed evoluzione delle frane sommerse, da Ucelli [1940] 1950, 117.

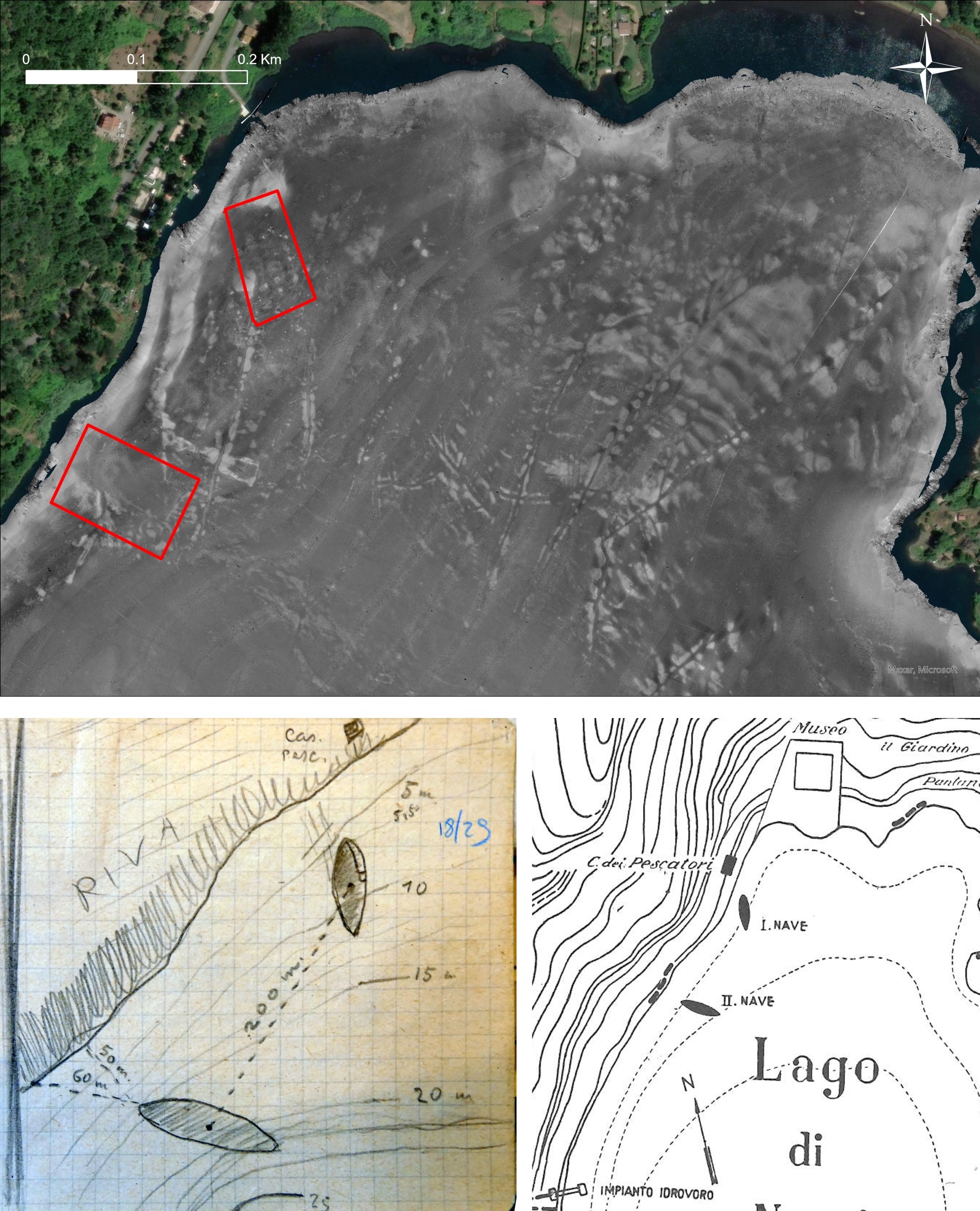

4 | a) Mappa di riflettività dei fondali (backscatter) e ubicazione delle aree di scavo delle due navi recuperate. b) Una nota di scavo conservata presso l’archivio di Corrado Ricci all’INASA (fondo Navi di Nemi C 1 doc 18 c 29 r), e c) planimetria con posizionamento delle navi da Ucelli [1940] 1950, 99.
L’attività di rilievo dei dati morfobatimetrici ha impegnato il personale CNR dei seguenti istituti, ISMAR (Istituto di Scienze Marine), INM (Istituto di iNgegneria del Mare) e IGAG (Istituto di Geologia Ambientale e Geoigegneria) e sono state condotte dal 18 al 25 ottobre 2024. È stato impiegato un Multibeam echosounder Kongsberg EM2040P [Fig. 1], un sistema geofisico multifascio a multifrequenza che consente un’apertura fino a 140 gradi e una copertura dei fondali fino a 3 volte la profondità dell’acqua, settato con frequenza di 400 kHz con 512 beams in modalità “HD equidistant”. A integrazione del sistema sono state impiegate due sonde per la misurazione della velocità del suono:
i) sensore di velocità del suono, Valeport miniSVS (SVS-Sound Velocity Sensor) installato in prossimità della testa del multibeam per l’acquisizione di dati di velocità del suono in continuo;
ii) profilatore, Valeport Swift SVP, che fornisce invece i profili di velocità del suono (SVP - sound velocity profile) in tutta la colonna d’acqua, che sono stati acquisiti a natante fermo, due volte al giorno.
Al fine di correggere i movimenti della barca in fase di acquisizione, quali ad esempio il rollio, beccheggio, heave e yaw, il multibeam è stato integrato con un sistema di posizionamento Kongsberg Seapath 130, corredato di una piattaforma inerziale Kongsberg Seatex Motion Reference Unit (MRU) 5+ Motion Sensor (Kongsberg, 2024).
Per migliorare ulteriormente la precisione del sistema di posizionamento è stata utilizzata una correzione in tempo reale RTK (Real Time Kinematic) che ha garantito un’accuratezza centimetrica del posizionamento plano-altimetrico.
Il primo giorno è stata installata la strumentazione di bordo ed effettuato il dimensional survey, che consiste nella misura di tutte le distanze (offset) relative tra i centri fase e acustici dei vari sensori rispetto a un centro di gravità del natante. All’inizio di ogni giorno di rilievo sono stati acquisite delle linee di calibrazione ad hoc del sensore MBES, una procedura finalizzata a correggere errori sistemici angolari relativi al disallineamento del multibeam.
Per garantire un’elevata qualità dei dati, si è acquisito mantenendo una copertura delle strisciate MBES di almeno il 30-40% tra le linee contigue.
Sono state condotte 180 linee di navigazione [Fig. 2], per un totale di circa 90 km lineari, a una velocità stimata di 3.8 nodi.
A causa della presenza di alghe e vegetazione nei bassi fondali non è stato possibile acquisire i dati nelle aree più prossime alla riva, specialmente nella parte settentrionale e occidentale. Le alghe, infatti, provocano degli effetti di riflessioni e diffrazioni dei segnali acustici che schermano la propagazione delle onde sulle parti prossime alla riva.
L’analisi preliminari dei dati morfo-batimetrici ha evidenziato una morfologia complessa delle aree sommerse in cui sono riconoscibili due forme sub-circolari. La prima corrisponde alla parte più profonda del cratere meridionale stimata a circa 25 m rispetto allo zero idrometrico locale e una seconda, relativa al cratere più settentrionale ubicata dalla linea di riva sino a circa 15 m di profondità. Sebbene le morfologie dei fondali risultino sub-pianeggianti, sono ben riconoscibili lungo le aree costiere del cratere meridionale i ripidi fianchi della depressione vulcanica con pendenze stimate da 10° a 28°. Le principali morfologie che si possono osservare sui fondali sub-pianeggianti nel cratere meridionale sono due estesi depositi da instabilità gravitativa.
Il primo, più imponente, è ubicato nel settore settentrionale del lago, al piede del ciglio del cratere ove è possibile osservare anche l’ampia area di evacuazione poco più a monte (nicchia di distacco). Il corpo deposizionale, evidenziato dalle tipiche forme di deformazione per trasporto e deposizione (pressure ridges), si estende per circa 680 m in ampiezza e oltre 380 in lunghezza, interessando l’intero ciglio settentrionale del cratere vulcanico. Dal punto di vista morfologico, lo spessore del corpo deposizionale risulta essere stimato ad alcuni metri. A monte del deposito della frana le morfologie evidenziano almeno una nicchia di distacco principale ampia 400 m, riconoscibile dall’ampia depressione.
Il secondo deposito d’instabilità, anch’esso ben visibile per il rilievo sul fondale piano, è localizzato dalla parte opposta del cratere sul versante meridionale. Presenta un’ampiezza di circa 270 m per una lunghezza di circa 235 m e spessori stimati in alcuni metri.
Le frane sono presumibilmente associate all’evento di rapido svaso del bacino durante le operazioni di recupero delle navi. Infatti, sebbene le attività di deflusso fossero state condotte cautelativamente, durante l’abbassamento del livello idrometrico di circa 20 m, vennero segnalati degli eventi d’instabilità. Le due frane principali fanno riferimento, una al 20 dicembre 1930, che ha sollevato il livello del lago da -16 m a -15.5 m, “con fluitazione di masse fangose nel lago e formazione di isole”, e una seconda datata 22 agosto 1931, quando la seconda nave era già emersa, che ha risollevato il livello del lago da -21 a -20 m “con fluitazione di masse fangose nel lago” (cfr. Ucelli [1940] 1950, e Cultrera 1932, fig. 3). Ulteriori analisi di dettaglio condotte con la sismica monocanale, e altre indagini, potranno mettere in relazione le frane individuate dalla batimetria con quelle registrate durante le operazioni di rapido svaso.
L’analisi delle riflettività dei fondali (backscatter) integrati alla batimetria, sebbene i fondali siano oggi oggetto di sedimentazione, hanno permesso di caratterizzare con precisione le due aree di cantiere ove sono state recuperate le navi. Sono infatti ben visibili i resti dei canali, con le aree chiare in rilievo, che sono stati scavati per drenare i fondali circostanti le navi, documentati anche nelle immagini storiche. Per avere un posizionamento preciso sarà necessario confrontare le morfologie ricostruibili dalle immagini storiche d’archivio con quelle ad alta risoluzione ottenute dai dati MBES [fig. 4].
Attività in corso e conclusioni preliminari
Allo stato attuale le indagini morfo-batimetriche sono concluse; tuttavia, i dati presentati in forma preliminare in questo breve report sono in fase di elaborazione sia per la parte morfologica che di riflettività. Sulla base dei primi risultati raggiunti, in relazione alle informazioni d’archivio storiche, verranno progettate delle indagini geofisiche SBP aggiuntive nelle aree sommerse, eventualmente voli fotogrammetrici o LiDAR dei versanti emersi al fine di meglio comprendere le strutture sommerse localizzate in prossimità delle rive e verificare la presenza di ulteriori lineamenti di natura antropica e/o naturale, localizzata nei primi metri di profondità al di sotto della superficie dei fondali. Successivamente all’individuazione di target di possibile interesse, verranno progettate immersioni con videocamera filoguidata ed eventualmente, compatibilmente con le autorità competenti, immersioni dirette per una completa caratterizzazione del sito d’indagine.
